AFJ-1000A系列動環監控系統

AFJ-1000A系列數據中心集中監控系統針對機房網點多

、分布廣、維護成本高等問題的解決專家，該系統提供區域化

、層級化的集中監控解決方案

。整個監控系統通過AFJ-1000A系列產品

，實現網點機房?jī)?nèi)的UPS

、空調

、配電

、門禁

、視頻等智能設備以及溫度、濕度

、煙霧

、水浸、紅外等環境量的集中監控和科學管理

，同時支持第三方智能設備接入

。

項目咨詢 聯系我們

AFJ-1000A系列動環監控系統

全球影響力
我們的產品受到全球政府、大型企業和行業領導者的信賴，無論您身在何處
，都能確保獲得一流的服務
行業經驗
憑借多年服務重點行業的經驗
，我們了解不同行業的獨特電力需求并提供量身定制的解決方案
OEM/ODM服務
我們提供靈活的 OEM 和 ODM 解決方案以滿足全球合作伙伴的特定要求

應用詳情

制造
數據中心
網絡通信
能源

產品詳情

AFJ-1000A系列數據中心集中監控系統針對機房網點多、分布廣

、維護成本高等問題的解決專家

，該系統提供區域化、層級化的集中監控解決方案

。整個監控系統通過AFJ-1000A系列產品

，實現網點機房?jī)?nèi)的UPS、空調

、配電

、門禁、視頻等智能設備以及溫度

、濕度

、煙霧、水浸

、紅外等環境量的集中監控和科學管理

，同時支持第三方智能設備接入。

AFJ-1000A是一款基于ARM架構和Linux操作系統的標準動力環境監控主機產品

，設備集模擬量采集

、485通信、開關量報警輸入輸出于一體

，可實時監測微模塊各種環境數據及設備參數

，整體高度集成、運行穩定

。

性能特點

接口標準化

，即插即用

●主機標準RJ45網口設計、接口預設置

，傳感器出廠前預接RJ45母座

，標準568B網絡跳線連接，即插即用

。同時支持無線組網方式

，輕松解決施工難題，快捷部署

；

標配集成Web監控管理平臺

●平臺實時展現冷通道總體健康程度

、設備運行性能指標、故障告警等各類態勢數據

；平臺采用Web圖形化界面

，無需服務器部署

，免安裝調試；

支持微組態功能

，快速生成冷通道場景

●Web監控管理平臺支持微組態功能

，可一鍵添加和調整冷通道的單/雙排類型和機柜數量，機柜可自定義為“配電柜

、UPS柜

、IT柜、精密空調”等

，真實還原冷通道場景布局

，可視化數據展現；

無縫對接

，易拓展

●門禁

、視頻系統非超鏈接方式無縫接入，集中管理

。開放標準北向接口，高度模塊化設計

，支持眾多品牌設備的接入

，高效快捷。內置主流設備協議庫

，為集中監控提供便利

。

拓?fù)浣Y(jié)構

●可滿足用戶對遠程管控、數據處理

、分析決策和智能化業務響應的訴求

，可根據客戶不同的冷通道形態實現快速適配，規范部署

，被廣泛應用于微模塊

、冷通道等場景。

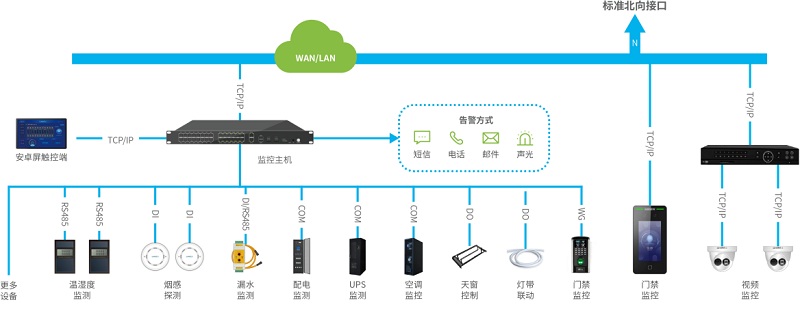

拓?fù)浣Y(jié)構圖

功能界面

●Web監控管理平臺實時展現冷通道總體健康程度

、設備運行性能指標

、故障告警等各類運行態勢數據，能大幅減少日常網絡管理工作的負擔

。同時

，通過平臺可輕松實現配置管理，能有效降低“安裝調試”對IT人員的需求

。

環境監控

●通過人性化的圖形界面實時展示機房的溫濕度

、煙感、漏水

、紅外

、門磁

、空調等環境數據、狀態

、參數及變化趨勢

，當超過閥值時自動報警及聯動。

配電管理

●提供可自定義編輯的配電系統圖

，可清晰地展示主路及支路配電的動態流向

，不同配電鏈路以顏色區分，實時監測系統總功耗

。選中對應機柜后

，彈出該設備的重要參數供用戶查看。

制冷管理

●提供制冷系統冷熱區氣體的動態流向圖

，紅色高溫

，藍色低溫，實時監測空調室內外溫濕度及空調運行狀態

。選中對應空調后

，彈出該臺空調的重要參數供用戶查看，并且支持遙控及遙調操作

。

UPS監控

●實時偵測每臺UPS的負載率

、運行模式、市電狀態

、電池容量等

，詳細且直觀的顯示UPS的實時運行數據，包括：輸入電壓

、輸出電壓

、輸出電流、溫度

、輸出頻率

、電池電壓等，UPS運行狀況輕松掌握

。

高精度智能型溫濕度

高精度智能型溫濕度偵測模塊采用一體化數字溫濕度傳感器

，無需校驗，尺寸小

，功耗低

，抗干擾能力強，并能提供參數

?div id="4qifd00" class="flower right">

？梢詼y(cè)到絕對濕度，在凝露情況下測到濕度值為100%

。

功能特點

、Modbus RTU通信接口

，可以方便兼容其它系統接口，也便于擴充

。

、內置看門狗，保證溫濕度模塊運行的穩定性

，并具有校準功能

。

3、通信有數據發送時綠色LED閃亮

，數據有錯誤時紅色LED閃亮

。

技術參數

硬件
溫度測量范圍	-55 ℃ - +155 ℃
溫度測量精度	±0.3 ℃
濕度測量范圍	10% - 99%
濕度測量精度	±3 %
平均無故障時間	MTFH:大于50000小時
通訊方式	全雙工RS—485
數據格式	8個數據位，無校驗位，1個停止位
通訊速率	9600 b/s
通訊距離	1200m
電源輸入	電壓范圍：4.5v - 14.5v
直流電源輸入	DC 9V(±10%)/DC 5V(±5%)
其他
整機功耗	3 W
產品尺寸	843258mm

煙霧傳感器

煙霧傳感器是一種在消防管理

、安全防范系統中常用的報警器材。它工作可靠

、體積小巧

，使得安裝、使用非常方便

、靈活

。適用安裝在少煙、禁煙場所探測煙霧離子

。傳感器能夠準確地檢測煙霧

，當煙霧濃度超過限量時

，能夠發生聲光告警

，并向采集器輸出告警信號。

功能特點

、獨特的設計

，外形新穎美觀。多種安裝方式

，可壁掛

、吸頂或嵌入天花板內。

、采用低功耗CMOS微處理器

，具有手動測試、手動復位功能

。

、超薄式結構設計 結構設計獨特，防塵

、防蟲

、抗外界光線干擾

。

4、自帶聲光報警功能

，適用安裝在少煙

、禁煙場所探測煙霧離子。

技術參數

硬件
傳感器	離子式
工作電壓	DC12V/24V
工作電流	靜電電流小于10ua報警工作電流10－20ma
煙霧靈敏度	符合ul217號標準　測試值每英尺3.2%微弱灰煙報警器有反應
工作環境	－5℃～50℃
報警輸出	現場聲光報警有關信號輸出連報警主機 ，報警排除自動斷開
尺寸	φ107mm×50mm

定位式測漏檢測模塊

定位漏水系統

，能夠保護計算機機房、數據中心等重要的服務器設備安全

，出現漏水或漏液時

，漏水感應系統會快速定位漏水位置，讓運維人員能夠及時處理

。

功能特點

、實時響應快，定位精度高

，誤差小于0.5%或一米

，監測范圍可達1500m。

、可通過RS485通信口進行數據查詢

，外接端口具有EMC保護，抗電磁干擾能力強

。

、可直接控制繼電器的閉合或打開，實現客戶的特定需求

，如其他設備聯動

。并提供告警聲音輸出。

、大屏幕LED顯示

，操作方便，三個LED狀態指示

，直觀了解系統的工作狀態

。

技術參數

硬件
檢測通道	1路
檢測精度	誤差＜0.3%.FS 或1m
響應時間	<10S
繼電器輸出	1路
通訊方式	RS485
通訊速率	9600、N 、8 、1
通訊協議	MODBUS 協議
靜電防護	接觸放電:±6K；空氣放電:±8KV
EFT防護	±2KV
浪涌防護	±2KV
電源輸入	DC 18-24V
其他
工作環境	溫度范圍：-10 ℃ - 40 ℃ 濕度范圍：10%～40%RH
工作電流	≤0.1A
產品尺寸	長寬高：729660mm
檢測線纜	LT1000 ，兼容TTK 的FG-ECX 、FG-ECS，Raychem 的TT1000、TT3000 等線纜
