DRM系列雙排模塊化數據中心解決方案

隨著云計算、移動互聯、物聯網和大數據等新科技的出現，圍繞數據筑構產生不同創新應用，數據中心的集中化、大型化趨勢愈加明顯，用戶歲數據中心部署建設周期，容量的彈性擴展能力、建設及運營成本就更加關注，模塊化數據中心的解決方案，成為行業的數據中心建設的選擇。

DRM系列模塊化數據中心，可根據用戶現場情況，靈活采用雙列機柜+冷通道布局方式，兩種結構布局下均可以按用戶要求集成機柜、供配電、機房專用空調、綜合布線、環境監控和管理等所有子系統，可使機房占用面積減少30%以上，具備省時、省錢、省電、省事四大優勢，為客戶提供快速部署、高效節能、空間緊湊、靈活擴展的新型數據中心解決方案。

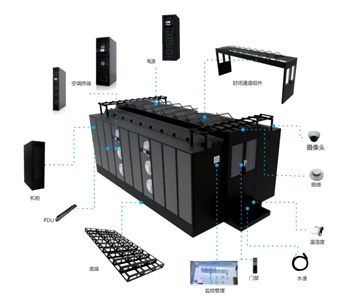

模塊化數據中心布局結構

系統組成

機柜系統

AF6000系列系統方案以密閉冷池作為一個基本單元，其中由若干個服務器組成。服務器機柜系統包括服務器機柜構架，內部附件，外部附件。服務器機柜系統，為高功率IT設備提供所需的冷卻環境要求，支持高密度機柜的載重及散熱需求，提高機柜底部、頂部、內部線纜管理及承重能力。滿足對電源進行合理分配及管理要求。

氣流遏制系統

氣流遏制系統主要包括密閉通道前/后門，活動頂窗，安裝龍骨，溫濕度檢測，煙霧檢測，以及消防聯動控制單元等幾個部件組成。將冷熱通道氣流完全隔離，避免局部熱點問題。單/雙排部署封閉方案，彈性適配各種物理環境。

通道環境控制系統

通道環境控制系統通過對基礎設施工作環境的監測及職能聯動，為IT設備提供安全的保護。該系統對關鍵數據的實時探測，使問題變?yōu)槭录白鞒隹焖俜磻?，并支持與消防系統的聯動。該控制系統包括環境管理主機、環境信息采集單元、電控單元、門禁控制器、IP視頻監控等，它可自獨立一體化運作，也支持聯網統一管理，為通道密閉環境所量身定制的智能環境安保檢測管理方案。

智能供配電系統及機柜PDU

ZNPD系列智能精密列頭配電柜可針對數據中心的機柜和機柜群組配電，智能精密列頭配電柜主要包括各主路和支路開關，監測模塊、系統監測軟件、集中監測顯示屏。

智能模塊配電系統包括機柜電源分配單元PDU、機柜插座（PDU）結構設計合理，并融入了很多新的產品技術，系統對于不同IT設備應用特點，按照智能化管理及安全供電的原則進行科學的規劃和設計，便于控制及遠程維護。

UPS電源系統

節能型模塊化UPS電源是根據數據中心使用環境特點而設計的電源保護產品，它的體積小，重量輕，遵循節能、環保的理念，包含整流、濾波、充電、逆變的功能，還具備智能型的電源保護，遠程管理能力，為IT設備提供持續電能，保證關鍵應用的運行。

空調系統

精密空調系統方案可選用風冷、冷凍水的高性能精密空調，智能集中送風或在列間進行行級送風，優化送風路徑，增加空調的容量利用率，可提高送風溫度，減少機房的制冷需求，提高空調效率，降低PUE值，解決局部熱點問題。

監控管理系統

數據中心基礎設施管理系統利用監控平臺提供的實時監控數據、資產數據、告警燈信息，根據機房基礎設施之間的關系，結合工作規范和流程，通過資產管理、事件管理、故障管理、變更管理、配置管理、分析報表等主要功能模塊，提供實時、可視化的數據中心狀態面板，協助運維人員進行事件處理，故障分析、服務請求響應等工作，強化數據中心的管理制度和工作規范，提升數據中心的服務水平。為高層管理人員提供決策支持數據。

性能特點

●建設周期短DRM系列采用工廠預制，現場僅需連管和接線即可開機運行，建設周期可短至數天。DRM系列均采用子模塊預制式生產，采用標準接口，現場僅需按模塊組裝，建設周期可短至數周。

●初始資金、運轉資金少可按模塊分批建設，邊運營邊成長，減少初始一次投入資金量。

●管理/運維簡單。

●采用一體化監控平臺，可管理模塊內機房空調、UPS、供配電、消防、門禁等多個子系統，即插即用。模塊化數據中心內所有部件均為原廠提供運維管理只需要對接一個廠家。

●能效高、PUE低。

●采用冷熱封閉的方式，避免冷熱氣流混合，提高冷量利用率。

●采用高效的靠近設備的機房空調，具備高能效比、顯熱比。

●采用高頻模塊化UPS，具備效率高，功率因素高的特點。
